マザーボード





  • Intel Core i-seriesプロセッサーが登場して以来、世代を重ねる毎に マザーボードに搭載される Intel Chipsetにも変更が加えられ、CPUの交換はマザーボードの交換を伴うようになった。

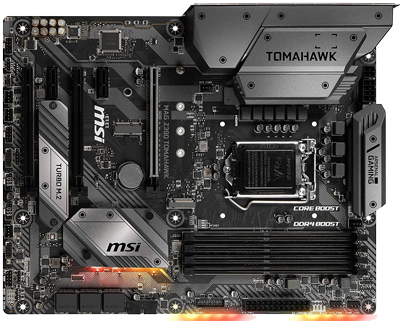

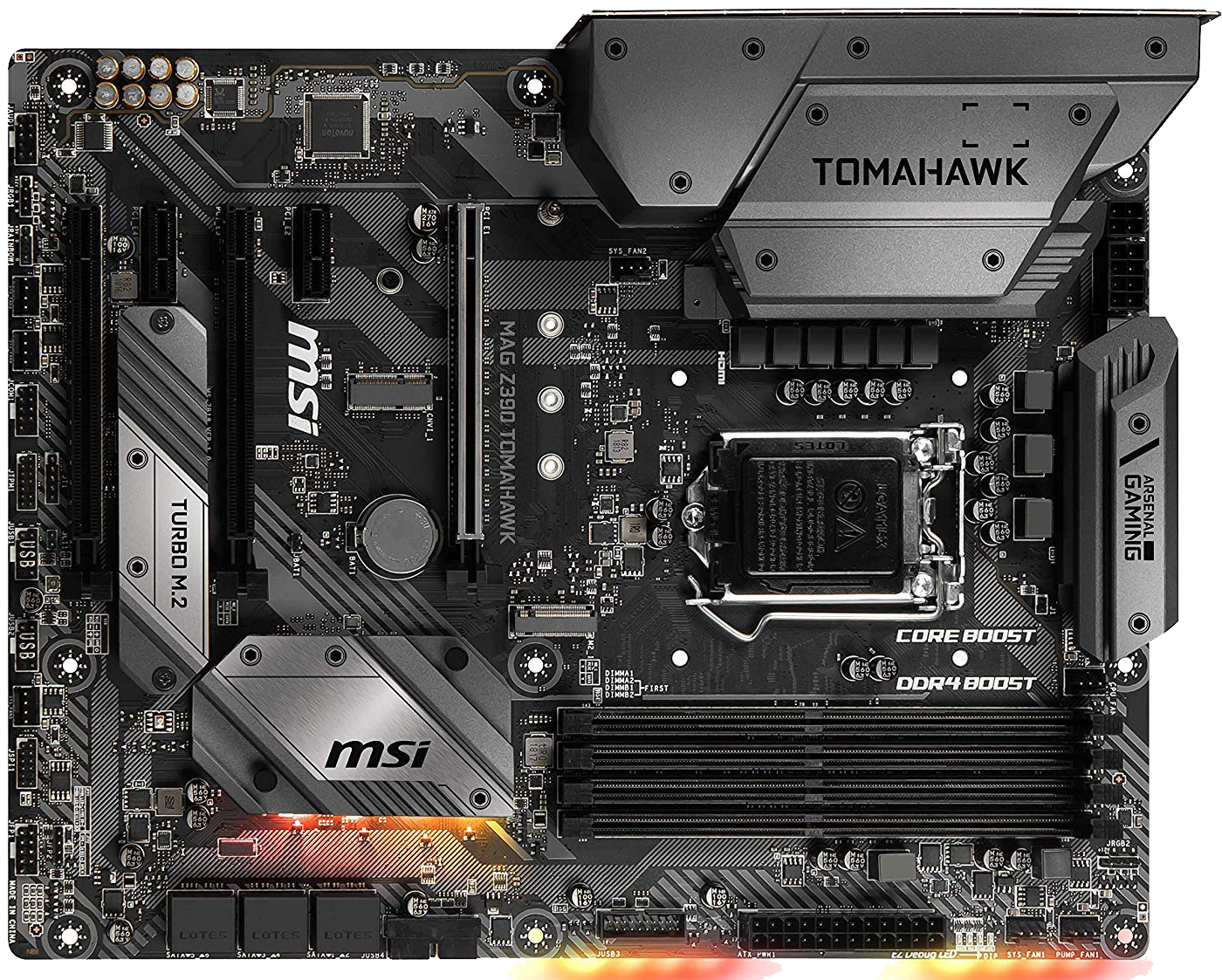

  • MSI MAG Z390 TOMAHAWK ATX ゲーミングマザーボード
    （2019/10/14 PC1に設置）
      • LGA 1151ソケット 第9/8世代Intel® Core™ / Pentium® Celeron® プロセッサ対応
      • DDR4メモリ最大4400+(OC)MHz対応
      • 統合I / O設計：プリインストールされたI / Oシールドにより、簡単な組み込みが可能。 拡張ヒートシンク設計により、ハイエンドプロセッサでも最高速度で動作。
      • プレミアムネットワーク接続：デュアルIntel LANイントラネットとインターネット、Intel CNVi対応
      • 稲妻のように高速なゲーム体験:Intel Optaneメモリ対応、TWIN TURBO M.2、M.2 Shield Frozr、Intel Turbo USB 3.1 GEN2
      • コアパワーフリー設定：Core Boost、8 + 4ピンCPUパワーコネクタ、DDR4 Boost
      • MYSTIC LIGHT: 1,680万色と29種類の効果をワンクリックでコントロール。MYSTIC LIGHT SYNCはRGBとRAINBOW LED stripの両方に対応。
      • Specification:
          • DDR4 メモリ 4400(OC)/ 4300(OC)/ 4266(OC)/ 4200(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3300(OC)/ 3200(OC)/ 3000(OC) / 2800(OC)/ 2666/ 2400/ 2133 MHz
          対応CPU i9
          チップセット Intel® Z390 チップセット
          メモリチャネル Dual
          シリアルポート（前面） 1
          DIMMスロット数 4
          M.2ポート 2
          最大搭載容量（GB） 64

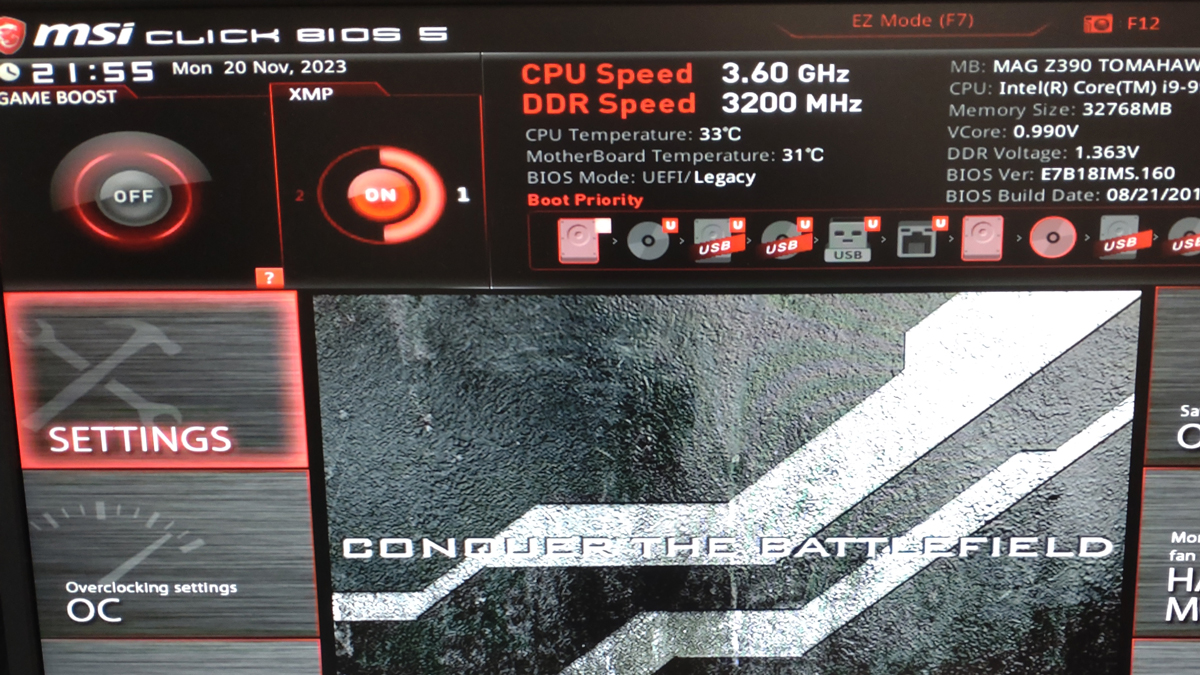

    1. BIOS 設定 => 右の画像を参照。

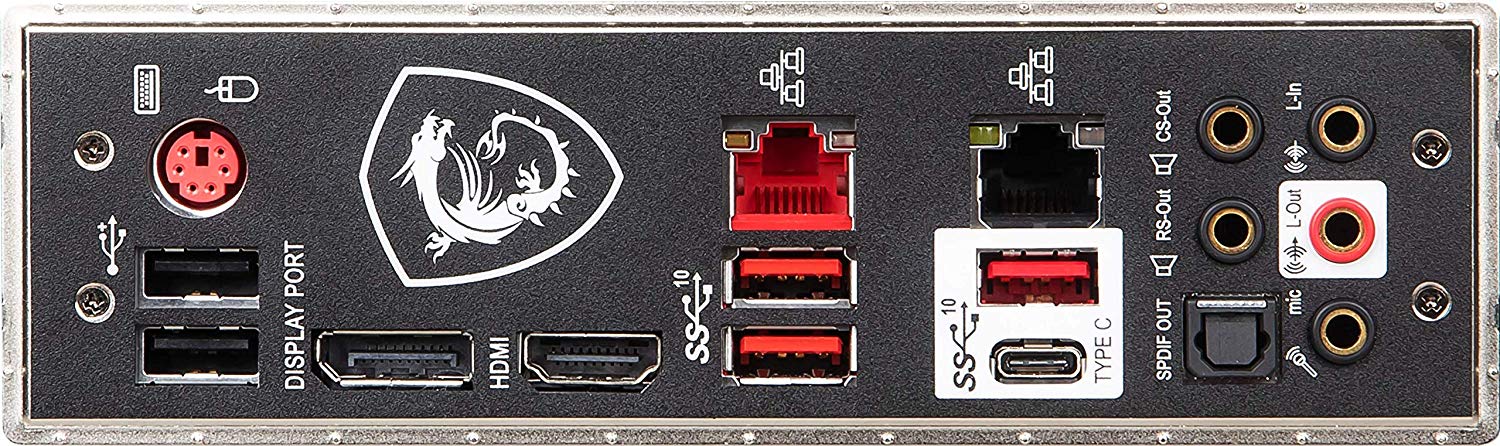

    2. 背面のポート => 右の画像を参照。

Intel Z390 vs Z370 チップセット概要

チップセット Z390 Z370
CPUタイプ LGA1151 LGA1151
メモリーサポート DDR4 DDR4
メモリーチャンネル / チャンネルあたりのDIMMel 2/ 2 2/ 2
CPUオーバークロック ○ ○
CNViサポート ○ ×
独立ディスプレイポート 3 3
PCI-Express 3.0レーンの最大数 24 24
USBポート数 14 14
USB 3.1 Gen 2ポートの最大数 6 0
\SATAポート(SATA 3.0)の最大数 6 6
RAID 0, 1, 5, 10 ○ ○
Intel Optaneテクノロジー ○ ○

上の表から分かるように、 Z370と Z390の仕様上の違いは CNViサポートとUSB 3.1 Gen 2ポートの数です。
